Montageanleitung

Mit Hilfe der Montageanleitung sind unsere Echtglas-Wechselscheiben für Jedermann einfach einzubauen.



Kontrollieren Sie das Paket nach Lieferung sofort auf Beförderungsschäden und informieren Sie den Paketdienst im Falle einer Beschädigung unverzüglich.

Packen Sie die Scheibe und Zubehör aus und überzeugen Sie sich von der Vollständigkeit der Lieferung. Bei einer Beschädigung am Paket, halten Sie diese mit einem Foto fest um mögliche Beschädigungen der Scheibe dokumentieren zu können.

Halten Sie sich zu jederzeit an die Montageanleitung um keine Schäden am Produkt zu verursachen bei einem unsachgemäßen Einbau. Orientieren Sie sich nicht an Videos im Internet, die eine falsche Montage zeigen.

Messen Sie zur Kontrolle abwechselnd die Breite und Höhe Ihrer neuen Echtglas-Wechselscheibe und der noch eingebauten Kunststoffscheibe.



Unterscheiden sich die ermittelten Maße um nur wenige Millimeter, so passt Ihre neue Scheibe in den S4-Fensterrahmen.

Von innen: Öffnen Sie alle Verschlüsse an Ihrer Kunststoffscheibe halb und schrauben Sie sie ab. (siehe Bild links unten)

Anschließend schrauben Sie die zwei Fenster-Aufsteller vom Rahmen ab und legen die Schrauben auf eine kratzfeste Unterlage(siehe Bild rechts).



Von außen: Jetzt ist je nach Scheibengröße, Einbauhöhe und Geschick eine zweite Person erforderlich.

Schwenken Sie die Kunststoffscheibe außen etwa Waagerecht nach oben bis zu dem Schwenkpunkt, an dem sich das Scharnierprofil aushakt. Haken Sie die Scheibe aus und stellen Sie die Kunststoffscheibe sicher ab.

(Wenn Sie möchten, nehmen Sie die Scheibe nochmals und trainieren damit das Einhaken der neuen Scheibe)



Kontrollieren Sie den nun von außen zugänglichen Fensterrahmen nach gebrauchsbedingten Beschädigungen an Dichtgummi/Farbe oder Material. Im Bedarfsfall bessern Sie Schadstellen aus.



Kontrollieren Sie die Fensterriegel nach im Fensterpaket beiliegender Anleitung auf Lüftungskanäle und verschließen Sie diese ggf. mit den beiliegenden Gummischnüren. Diese Arbeiten sehr gewissenhaft ausführen damit die Riegel absolut dicht sind nach dem anschrauben! Andernfalls besteht die Gefahr, dass das Argon sich verflüchtigt und die Isolierwirkung nachlässt und die Feuchtigkeit in die Scheibe eindringen kann.

  1. Legen Sie die Echtglas-Wechselscheibe flach auf die Echtglasseite (damit die Argonfüllung nicht austreten kann).
  2. Schrauben Sie die M4-Schrauben aus den Schraubstücken der Scheibe.
  3. Die untergelegten dicken Dichtungsringe werden nicht mehr benötigt und entsorgt.
  4. Die beiliegenden flachen Dichtungsscheiben legen Sie auf die Schraublöcher der Scheibe.

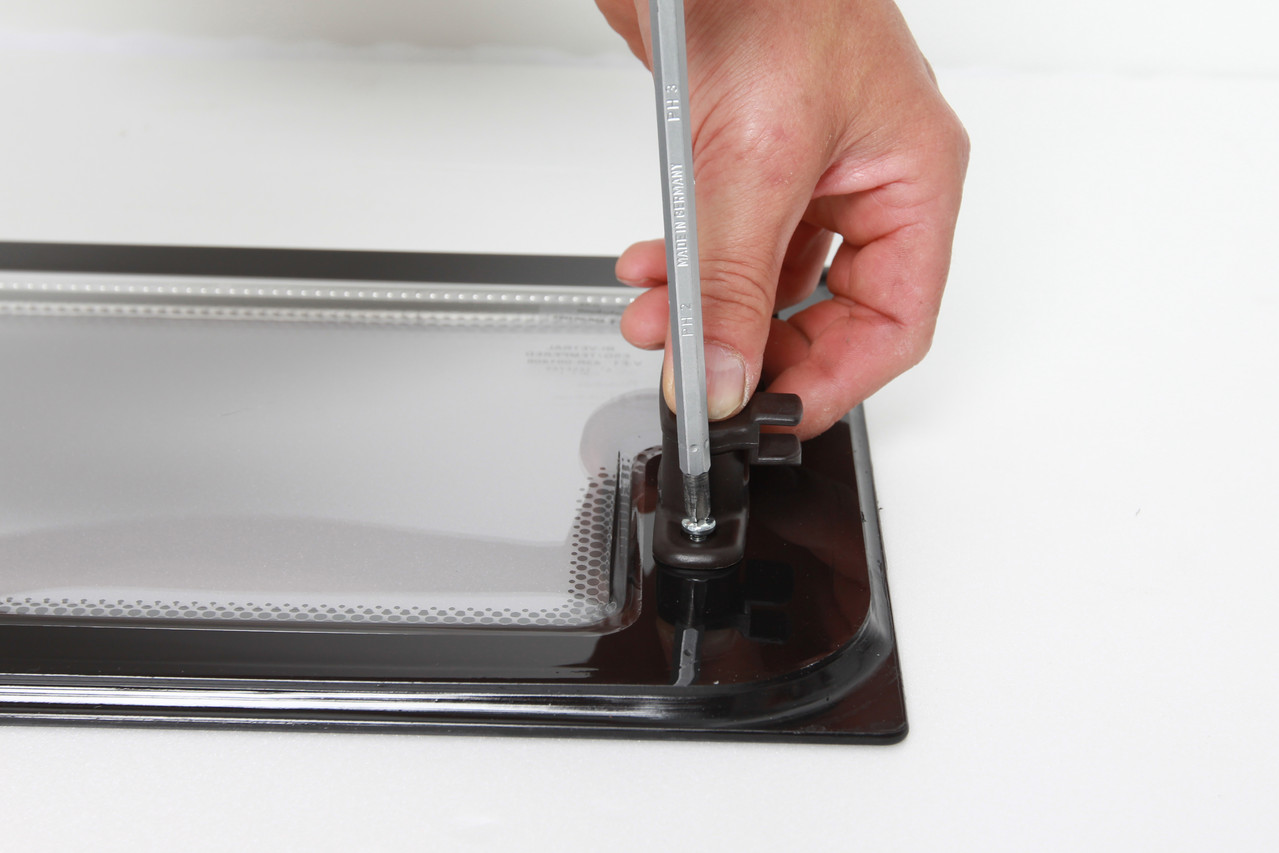

  5. Schrauben Sie die Fensterriegel mit den M4-Schrauben an die Echtglas-Wechselscheibe und ziehen Sie die Schrauben ohne Verformung des Riegelfußes fest an.

Sollten Sie S4-Fenster älteren Baujahres mit Kunststoffscheiben haben, an denen die Fensterriegel mit M5-Linsensenkkopf-Schrauben befestigt sind, benötigen Sie zur Montage der Fensterriegel an der Vanglasscheibe Senkkopfschrauben M4x12. Bitte beschaffen Sie sich diese Schrauben oder teilen Sie uns diesen Umstand mit. Wir schicken Ihnen dann diese  Schrauben zu.



Sollten die Scheiben im Fahrzeug beschlagen, senken Sie die Luftfeuchtigkeit im Fahrzeug unter 50%. Der Effekt sollte durch diese Maßnahme nach einiger Zeit wieder zurückgehen.

alter Fensterriegel mit M5-Schraube
alter Fensterriegel mit M5-Schraube

Die seitlichen Riegel mit den Fenster-Aufstellern werden ebenfalls angeschraubt.



Sind alle Riegel montiert wird die neue Echtglas-Wechselscheibe in einem ähnlichen Winkel an die Scharnierleiste des Rahmens angelegt wie beim aushängen der Kunststoffscheibe und vorsichtig zum Einhaken geschwenkt.



ACHTUNG: Das Scharnierprofil der Scheibe muss gleichzeitig auf der gesamten Länge einhaken. Bei Bedarf muss an mehreren Stellen unterstützt und vorsichtig gedrückt werden.



Nach dem Einhaken ist die neue Echtglas-Wechselscheibe langsam nach unten zu schwenken und auf Verspannungen am Scharnierprofil zu achten.



Von innen: Die neue Echtglas-Wechselscheibe in geschlossene Stellung bringen und die Riegel schließen. Den Aussteller mit der abgelegten Blechtreibschraube wieder im selben Loch des Rahmens verschrauben und handfest anziehen.

Ziehen Sie die Schutzfolie von der Innenscheibe vollständig ab.
